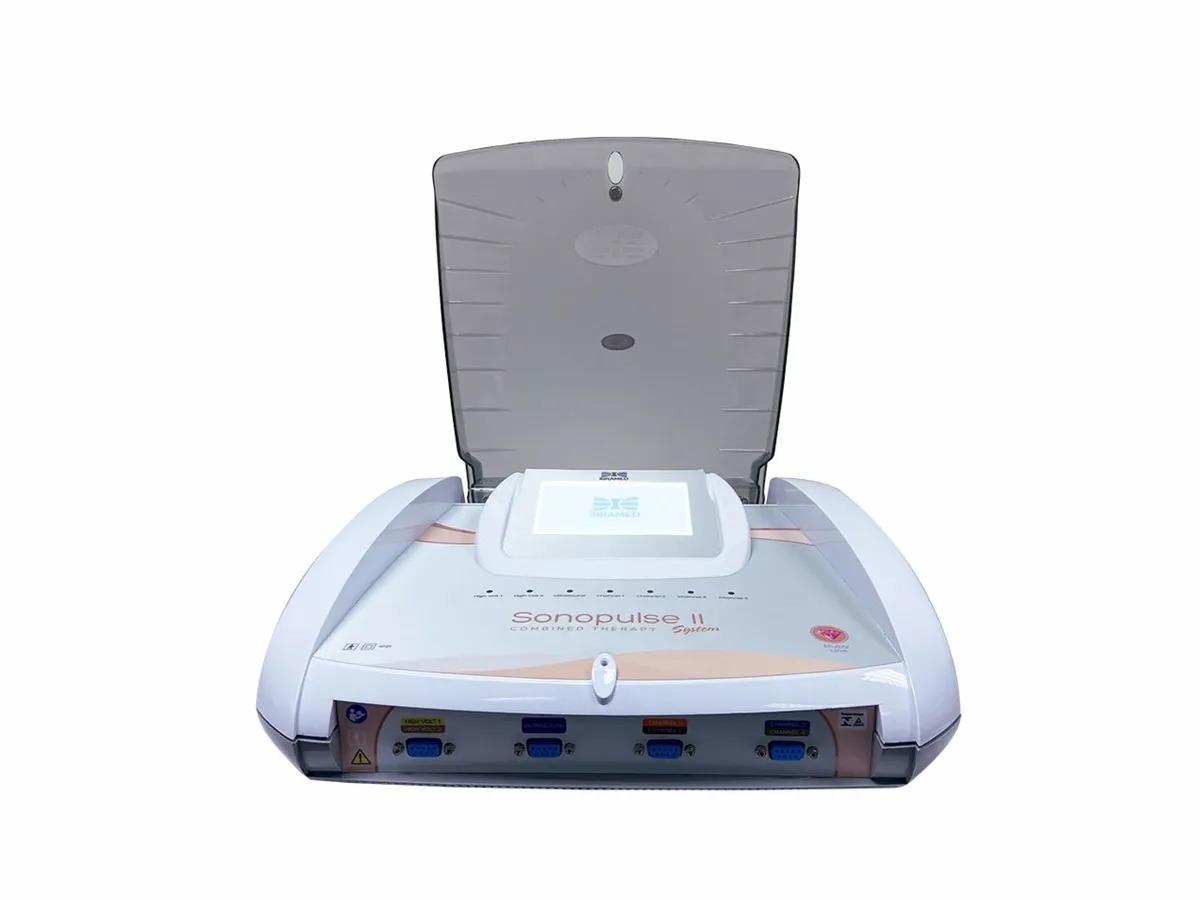

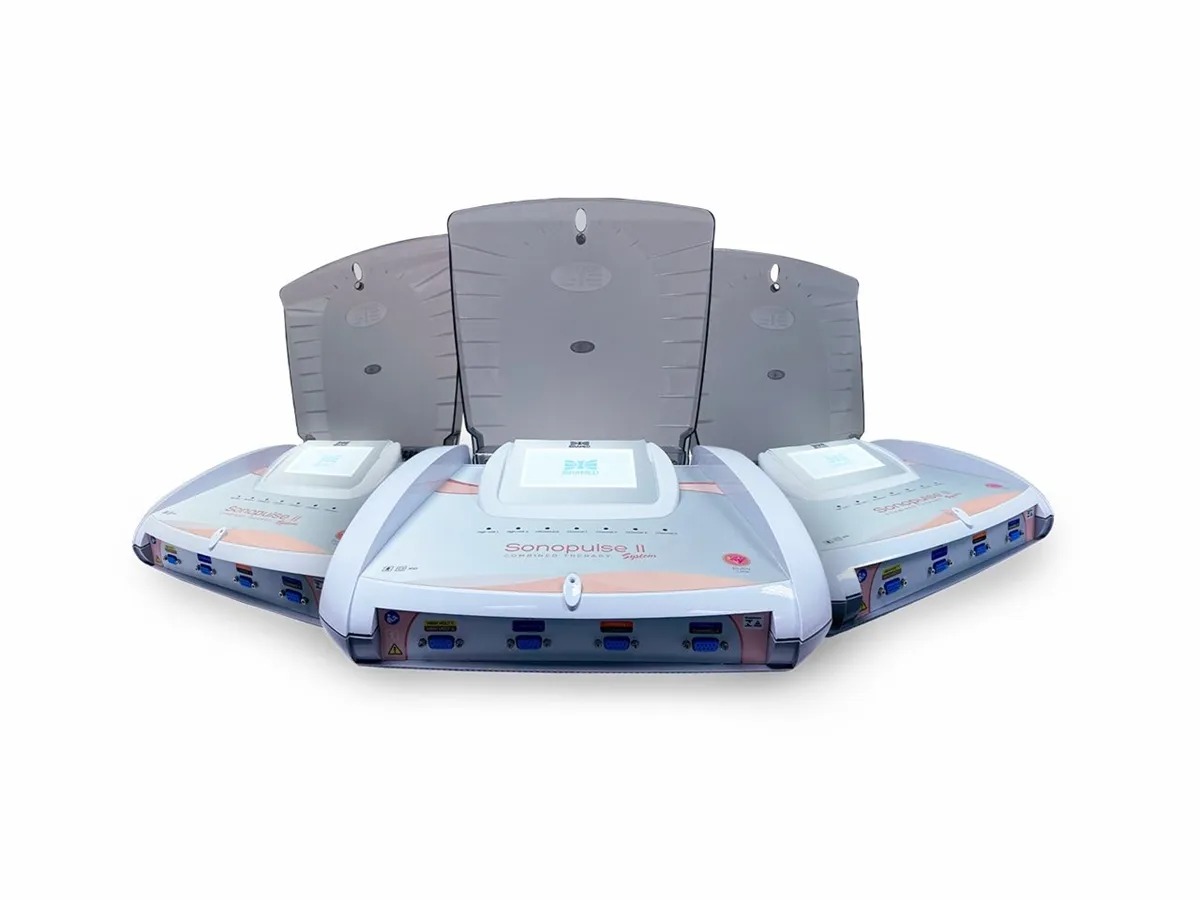

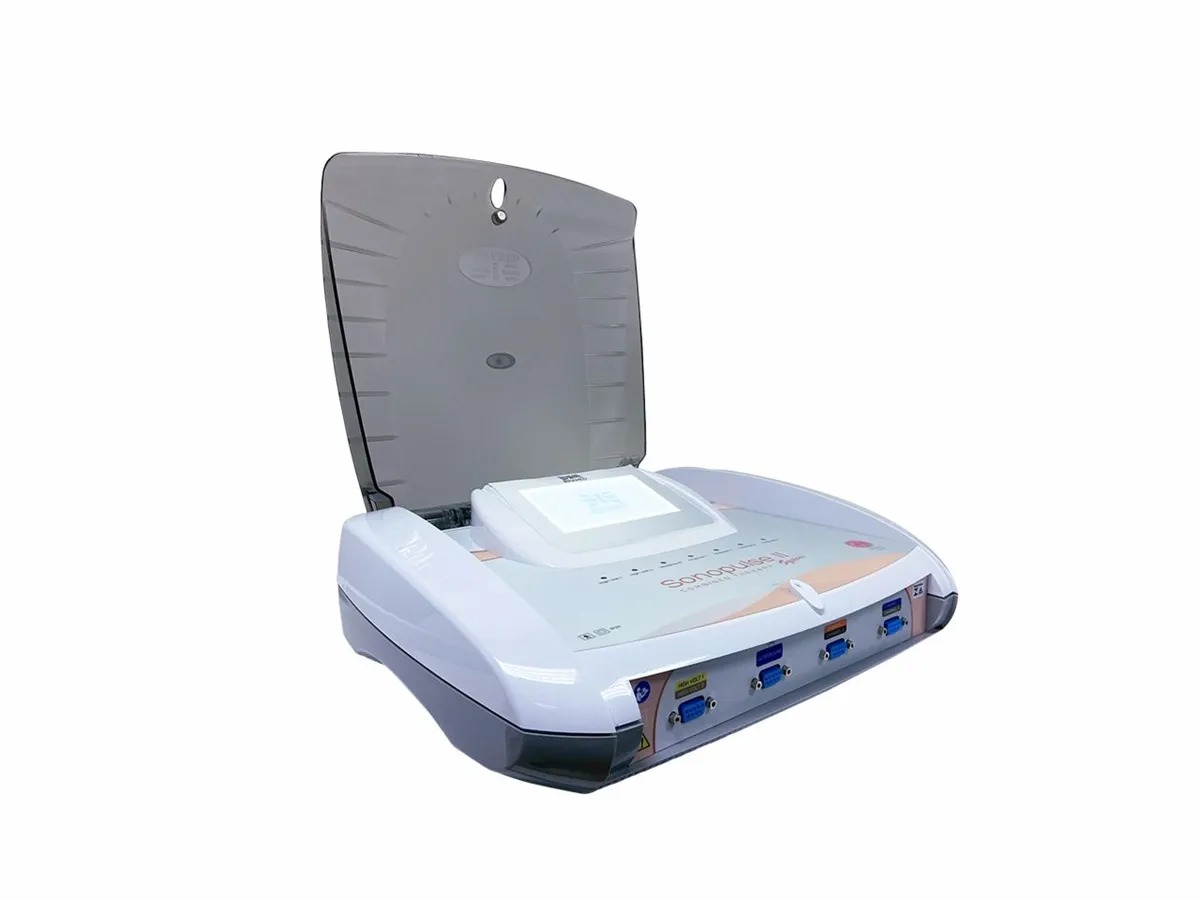

Sonopulse II System Ibramed - Ultrassom e Correntes (10X1)

Sonopulse System II desenvolvido para ultrassom terapêutico microcontrolado o qual possibilita a eletroestimulação através das correntes: Russa, Interferêncial, Polarizada, High Volt, Aussie, TENS, FES e Microcorrente, de forma isolada ou associada ao ultrassom terapêutico.
O equipamento possui 7 canais de saída, sendo 4 para eletroestimulação, 2 canais de saída para corrente High Volt e 1 canal para conexão do transdutor ultrassônico.
O ultrassom é ideal para área da estética e fisioterapia, no tratamento de alívio da dor, redução de espasmos, drenagem de edemas, gordura localizada, celulite, pós-operatório e outros. Já as correntes são indicadas para alívio da dor, cicatrização de úlceras, relaxamento de espasmos, eletroporação, reeducação motora e prevenção ou tratamento de atrofia por desuso. Conta com um display touch 5', permitindo a completa visualização e parametrização da terapia. Além disso, possui formato leve e compacto, facilitando o transporte e armazenamento em atendimentos home care. A fim de proporcionar praticidade ao dia a dia do profissional, o equipamento possui 110 protocolos pré-programados para reabilitação, 52 protocolos pré-programados para estética e ainda a possibilidade de salvar 10 protocolos personalizados. Um diferencial imperdível: permite ao usuário a escolha da frequência, possibilitando a atuação em diferentes níveis de profundidade. Além disso, permite também o ajuste da emissão do ultrassom, podendo ser contínuo, pulsado ou super pulsado. Disponibiliza um aplicador com ERA de 10cm² e 30W de potência, um aplicador com ERA de 6cm² e 18W de potência e um aplicador com ERA de 1cm² e 3W de potência. Essa versatilidade permite o acoplamento perfeito em diferentes regiões como face e corpo. O Sonopulse II é o equipamento perfeito pra você que busca alta tecnologia, desempenho, máxima segurança e resultados garantido. Conheça!
Diferenciais e Benefícios

Completo: disponibiliza ultrassom de 1MHz e 3MHz e 09 correntes para eletroestimulação, abrangendo tratamentos estéticos e fisioterápicos;
Display: exclusivo display touch de 5' que permite a completa visualização e parametrização da terapia;
Design: revolucionário, clean e moderno, embelezando ainda mais a sua clínica;
Compacto: devido seu formato leve e compacto, facilita o armazenamento e transporte em atendimentos home care;
Versátil: único com 3 transdutores: pequeno com ERA de 1cm², médio com ERA de 6cm² e grande com ERA de 10cm², permitindo o acoplamento perfeito em diferentes regiões como face e corpo;
Ajustável: permite ao usuário a escolha da frequência e modo de operação, possibilitando a atuação em diferentes níveis de profundidade
Indicações

Ultrassom:

Reabilitação:

Alívio da dor;
Redução dos espasmos musculares;
Drenagem de edema;
Aumento da circulação sanguínea local;
Aumento da amplitude de movimento em articulações contraturadas;
Estética:

Fibroses e aderências;
Celulite;
Gordura localizada;
Pré e pós-operatórios;
Permeação de ativos (sonoforese);
Corrente High Volt:

Alívio sintomático da dor crônica intratável;
Alívio sintomático da dor aguda pós-traumática;
Alívio sintomático da dor aguda pós-operatória;
Aumento da circulação sanguínea local;
Cicatrização de úlceras e feridas;
Redução de edema;
Drenagem linfática;
Relaxamento temporário de espasmos muscular;
Eletroporação de ativos e fármacos;
Corrente Aussie:

Alívio sintomático da dor crônica intratável;
Alívio sintomático da dor aguda pós-traumática;
Alívio sintomático da dor aguda pós-operatória;
Aumento da circulação sanguínea local;
Prevenção ou retardo de atrofia por desuso;
Reeducação motora;
Aumento de torque muscular;
Manutenção ou aumento da amplitude de movimento articular;
Relaxamento temporário de espasmos musculares;
Corrente Russa:

Prevenção ou tratamento de atrofia por desuso;
Aumento da circulação sanguínea local;
Reeducação muscular;
Manutenção ou aumento da amplitude de movimento;
Relaxamento temporário espasmos musculares;
Aumento de torque muscular;
Corrente TENS:

Alivio sintomático da dor crônica intratável;
Alívio sintomático da dor aguda pós-traumática;
Alívio sintomático da dor aguda pós-operatória;
Aumento da circulação sanguínea local;
Corrente FES:

Prevenção ou retardo de atrofia por desuso;
Reeducação motora;
Manutenção ou aumento da amplitude de movimento articular;
Relaxamento temporário de espasmos musculares;
Aumento da circulação sanguínea local;
Corrente Microcorrente:

Alívio sintomático da dor aguda pós-traumática;
Alívio sintomático da dor aguda pós-operatória;
Aumento da circulação sanguínea local;
Cicatrização de úlceras e feridas;
Cicatrização de lesões pós-trauma ou pós-operatória aguda;
Redução de edema;
Corrente Interferencial Bipolar e Tetrapolar:
Alívio sintomático da dor crônica intratável;
Alívio sintomático da dor aguda pós-traumática;
Alívio sintomático da dor aguda pós-operatória;
Aumento da circulação sanguínea local;
Reeducação muscular;
Manutenção ou aumento da amplitude de movimento;
Relaxamento temporário de espasmos musculares;
Corrente Polarizada:

Permeação de ativos e fármacos (iontoforese).
Aumento da circulação local.
Efeitos fisiológicos
Ultrassom:

Efeito térmico: aumento da permeabilidade da membrana, permitindo a reabsorção de líquidos e trocas de substratos;
Efeito mecânico: aumento da circulação sanguínea, promovendo nutrição e neovascularização (formação de novos vasos);
Efeito químico: liberação de histaminas e agentes quimiotáxicos (mediadores químicos da inflamação);
Efeito analgésico: ativação do ciclo de cálcio, estimulação das fibras nervosas aferentes;
Efeito cicatrizante: aumento da síntese e elasticidade do colágeno;
Efeito regenerativo: dilatação do retículo endoplasmático (desintoxicação celular) e dos fibroblastos;
Efeito neurológico: aumenta o velocidade de condução nos nervos periféricos e consequente resposta motora.
Corrente High Volt:

Alterações locais no pH;
Mudanças eletroquímicas no tecido;
Recrutamento de fatores antimicrobianos do organismo;
Angiogênese: estimula a vascularização;
Melhora da oxigenação e perfusão capilar;
Eletroporação: aumento da permeabilidade da membrana;
Corrente Aussie:

Aumento da vascularização;
Melhora do tecido conjuntivo devido à eliminação dos detritos toxêmicos;
Melhora do aporte de enzimas e nutrientes na corrente sanguínea;
Melhora da circulação linfática, eliminando as toxinas;
Aumento de flexibilidade Tissular;
Tonificação e fortalecimento muscular;
Corrente Russa:

Despolarização do neurônio motor produzindo contração eficiente no músculo:
Efeitos biofísicos: aumenta o metabolismo celular, aumento da oxigenação;
Efeitos químicos: liberação de metabólitos;
Efeitos mecânicos: dilatação arterial e irrigação sanguínea, aumento do tônus e força muscular;
TENS:

Bloqueio da mensagem da dor ao Sistema Nervoso Central (SNC) através da "Teoria das Comportas da Dor", causando analgesia;
FES:
Estimula eletricamente os ramos intramusculares dos motoneurônios, ao qual induz à contração muscular;
Interferencial:

Ativação de forma seletiva as fibras nervosas aferentes mielinizadas (fibras nervosas grossas) inibindo ou bloqueando a sensação de dor;
Normalização do balanço neurovegetativo, com relaxamento e melhoria da circulação;
Microcorrente:

Aumento das funções de permeabilidade da membrana;
Aumento da produção de ATP;
Reorganização de fibras colágenas;
Aumento da síntese de proteínas;
Melhoria da captação de oxigênio local;
Aumento das trocas iônicas;
Aumento da circulação sanguínea e linfática local;
Redução do processo infeccioso;
Aumento da velocidade de síntese dos tecidos de reparo na cicatrização;
Melhoria da qualidade do tecido cicatricial produzido em queimaduras e demais lesões cutâneas;
Corrente Polarizada:

Hiperemia e produção de calor;
Oxigenação;
Aumento da circulação periférica;
Nutrição tecidual;
Aumento do metabolismo (vasodilatação reflexa);
Maior concentração de nutrientes, favorecendo a reparação tecidual;
Iontoforese por eletrorrepulsão.
Conservação

Evite locais sujeitos a vibrações;
Evite ambientes úmidos, quentes e empoeirados;
Não bloqueie a ventilação;
Em caso de armário embutido, certifique-se de que não haja impedimento à livre circulação de ar na parte traseira do aparelho;
Não introduza objetos nos orifícios do dispositivo;
Limpe o equipamento e os cabos de estimulação com clorexidina alcóolica a 0,5% e seque com papel toalha descartável.
Contraindicações

Ultrassom:

Gestantes ou sobre o útero potencialmente grávido;
Tratamento de dor não diagnosticada;
Sobre áreas neoplásicas ou sobre áreas onde o tumor foi removido;
Aplicar sobre os olhos;
Sobre áreas isquêmicas, onde o suprimento sanguíneo pode ser incapaz de suprir a demanda metabólica e resultarem necrose;
Aplicar sobre epífises ósseas ainda em crescimento;
Paciente com um dispositivo eletrônico implantado (ex.: marca-passo cardíaco; dispositivo de estimulação cerebral profunda);
Sobre áreas previamente tratadas com radioterapia;
Sobre as gônadas para evitar o aquecimento;
Aplicar sobre a área cardíaca;
Sobre áreas de tromboflebite, trombose venosa profunda, êmbolos e aterosclerose grave;
Em casos de suspeita de doença infecciosa grave e doença em que é aconselhável, para fins médicos gerais, suprimir calor ou febres;
Sobre o gânglio estrelado, medula espinhal e sobre o crânio;
Em áreas de sensibilidade ou circulação reduzida ou sobre áreas anestésicas;
Correntes:

Pacientes portadores de marca-passo cardíaco de demanda;
Dor local sintomática sem etiologia conhecida, a menos que uma síndrome de dor for diagnosticada;
Pacientes com suspeita de doenças infecciosas transmissíveis e/ou doenças em que é aconselhado para fins médicos suprimir calor ou febres;
Sobre os nervos do seio carotídeo, particularmente em pacientes com sensibilidade alterada ao reflexo do seio carotídeo;
Sobre o pescoço ou boca. Espasmos dos músculos da laringe e da faringe podem ocorrer e as contrações podem promover o fechamento das vias aéreas ou causar dificuldades respiratórias;
Sobre a área cardíaca, pois pode provocar arritmias cardíacas;
Aplicada sobre a calota craniana;
Aplicada sobre as áreas infectadas ou sobre erupções da pele, tais como flebite, tromboflebite, varizes, etc;
Aplicada sobre ou próximo às lesões cancerígenas;
Em pacientes com trombose venosa profunda (TVP).
Itens Inclusos

Sonopulse II System Ibramed - Aparelho de Ultrassom 1MHz - 3MHz e Correntes de Eletroestimulação;
01 Cabo de alimentação;
01 Cabo 128 azul/verde 4 vias;
01 Cabo 129 preto/laranja 4 vias;
01 Cabo 130 amarelo/cinza/marrom 6 vias;
01 Cabo 131 para terapia combinada high volt;
01 Cabo 132 preto/laranja 2 vias jacaré para polarizada;
01 Cabo 133 laranja 1 via jacaré para polarizada;
01 Cabo 134 laranja 1 via banana para terapia combinada;
01 Transdutor 10cm²;
01 Transdutor 6cm²;
01 Transdutor 1cm²;
02 Placas de alumínio 7,5x14cm;
02 Eletrodos esponja natural 8x15cm;
02 Placas de alumínio 8x7cm;
02 Eletrodos esponja natural 9,5x8,5cm;
08 Eletrodos condutivos de borracha 5x5cm;
08 Conjunto de eletrodo condutivo 80x75 preto;
04 Garras jacaré vermelho;
04 Garras jacaré preto;
01 Fita métrica;
01 Adipômetro;
01 Fusível 20AG;
01 Bisnaga de gel 100g;
01 Bisnaga de gel mega 100g;
04 Cintas elásticas;
04 Agulhas para acupuntura 0.25x50mm;
01 Pulverizador 120ml.
Especificações Técnicas

Sonopulse II System Ibramed - Aparelho de Ultrassom 1MHz - 3MHz e Correntes de Eletroestimulação;
Aplicador pequeno:

Potência: 3W;
ERA: 1cm²;
Frequência: 1MHz e 3MHz;
Modo: contínuo e pulsado;
Frequência de repetição de pulso: 16Hz, 48Hz e 100Hz;
BNR:
Tipo colimado;
Aplicador médio:

Potência: 18W;
ERA: 6cm²;
Frequência: 1MHz e 3MHz;
Modo: contínuo e pulsado;
Frequência de repetição de pulso: 16Hz, 48Hz e 100Hz;
BNR: 3;
Tipo colimado;
Aplicador grande:

Potência: 30W;
ERA: 10cm²;
Frequência: 1MHz e 3MHz;
Modo: contínuo e pulsado;
Frequência de repetição de pulso: 16Hz, 48Hz e 100Hz;
BNR:
Tipo colimado;
Corrente High Volt:

Largura de pulso: 5us;
Distância entre os pulsos gêmeos: 100us;
Repetição de pulso: ajustável de acordo com a frequência;
Modo: contínuo e síncrono;
Intensidade: 2 a 400vp;
Polaridade: positivo ou negativo;
Frequência: 1 a 250Hz;
Corrente Aussie:

Intensidade: 1 a 180mA;
Modo:contínuo, síncrono, recíproco e sequencial;
Frequência da portadora: 1 ou 4kHz;
Duração do burst: 2 ou 4 ms;
Frequência de burst: 1 a 120Hz;
Corrente Russa:

Intensidade: 1 a 180mA;
Ciclo: 50%;
Modo:contínuo, síncrono, recíproco e sequencial;
Frequência da portadora: 2,5kHz;
Frequência de burst: 1 a 100Hz;
Corrente Interferencial Bipolar:

Intensidade: 1 a 180mA;
Frequência da portadora: 1, 2, 4, 8 e 10kHz;
Modo: contínuo, síncrono e sequêncial;
Frequência de batimento: 1 a 200Hz;
Modo Sweep: off, 1/1s, 1/5/1s e 6/6s;
Frequência do Sweep: 1 a 200Hz;
Corrente Interferencial Tetrapolar:

Intensidade: 1 a 180mA;
Frequência da portadora: 1, 2, 4, 8 e 10kHz;
Modo de escaneamento: estático e automático;
Frequência de batimento: 1 a 200Hz;
Frequência do Sweep: 1 a 200Hz;
Modo Sweep: off, 1/1s, 1/5/1s e 6/6s;
Corrente TENS:

Intensidade: 1 a 180mA;
Modo: convencional, burst e VIF;
Corrente FES:

Intensidade: 1 a 180mA;
Modo: síncrono e recíproco;
Duração da fase do pulso: 50 a 500µs;
Frequência: 1 a 250Hz;
Corrente Polarizada:

Intensidade: 1 a 70mA;
Frequência: 15kHz;
Polaridade: positivo e negativoo;
Corrente Microcorrente:

Intensidade: 1 a 990µA;
Polaridade: positivo, negativo e alternada;
Frequência da portadora: 15kHz;
Frequência: 1 a 500Hz;
Tempo: 1 a 60 minutos;
Canais: 07 canais de saída, sendo 02 canais para high volt, 4 para as outras correntes e 01 para conexão do transdutor ultrassônico;
Voltagem: bivolt;
Dimensões: 37,5x31,5x12,5cm (LxPxA);
Peso: 6,3kg.
Pesos e Medidas

Dimensões do produto
Dimensões (C x L x A)
31.5 x 37.5 x 12.5 cm
Peso Kg
2.4
Dimensões da embalagem
Dimensões Embalado (C x L x A)
34.0 x 32.0 x 20.0 cm
Peso Embalado Kg
2.5
Perguntas Frequentes

O equipamento possui quais terapias?

Disponibiliza ultrassom de 1MHz e 3MHz. Além disso, disponibiliza também as seguintes correntes de eletroestimulação: high volt, aussie, russa, TENS, FES, interferencial bipolar e tetrapolar, microcorrente e polarizada.
Abrange quais áreas de tratamento?

Permite aplicação na área da estética e reabilitação, sendo corporal e facial.
Acompanha quantos transdutores de ultrassom?

Acompanha um transdutor pequeno com ERA de 1cm², um transdutor médio com ERA de 6cm² e um transdutor grande com ERA de 10cm².
Qual meio condutor devo utilizar?

Pode ser utilizado gel condutor neutro ou gel com ativos.
Que tipo de eletrodo posso utilizar?

Pode ser utilizado eletrodo de borracha ou autoadesivo.
Como é realizado o teste para saber se o transdutor está emitindo ultrassom?

Coloque algumas gotas de água na face de alumínio do transdutor, aumente a intensidade e verifique o efeito de nebulização da água. A nebulização é a indicação de que seu equipamento está emitindo Ultrassom e ela se apresenta de maneiras diferentes de aparelho para aparelho. O meio de condução do ultrassom emitido neste momento (gotas de água + ar) é muito precário. Isto ocasionará uma rápida elevação da temperatura do alumínio para mais de 40°C. Portanto, não exagere no teste para não danificar o cristal piezoelétrico dentro do transdutor.
