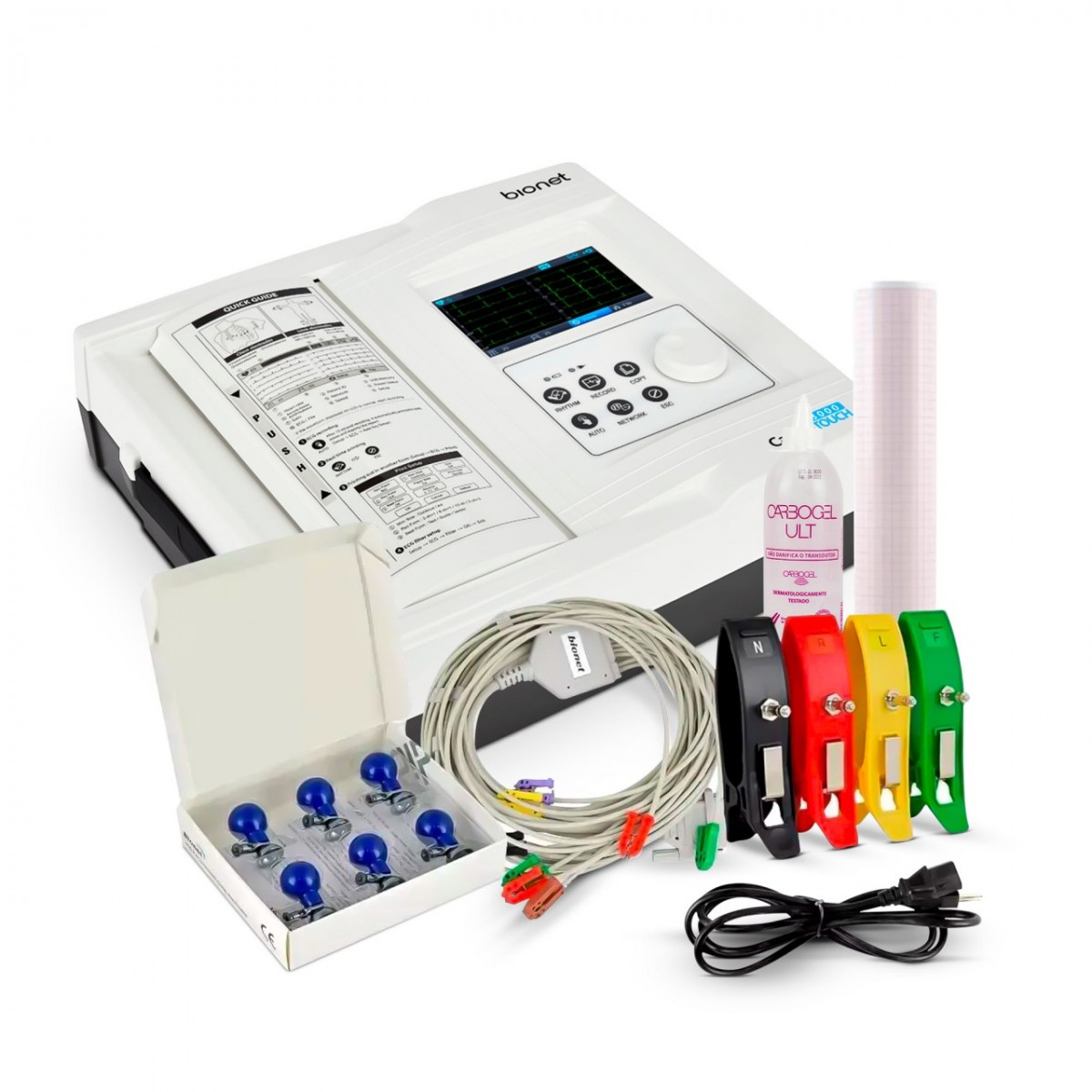

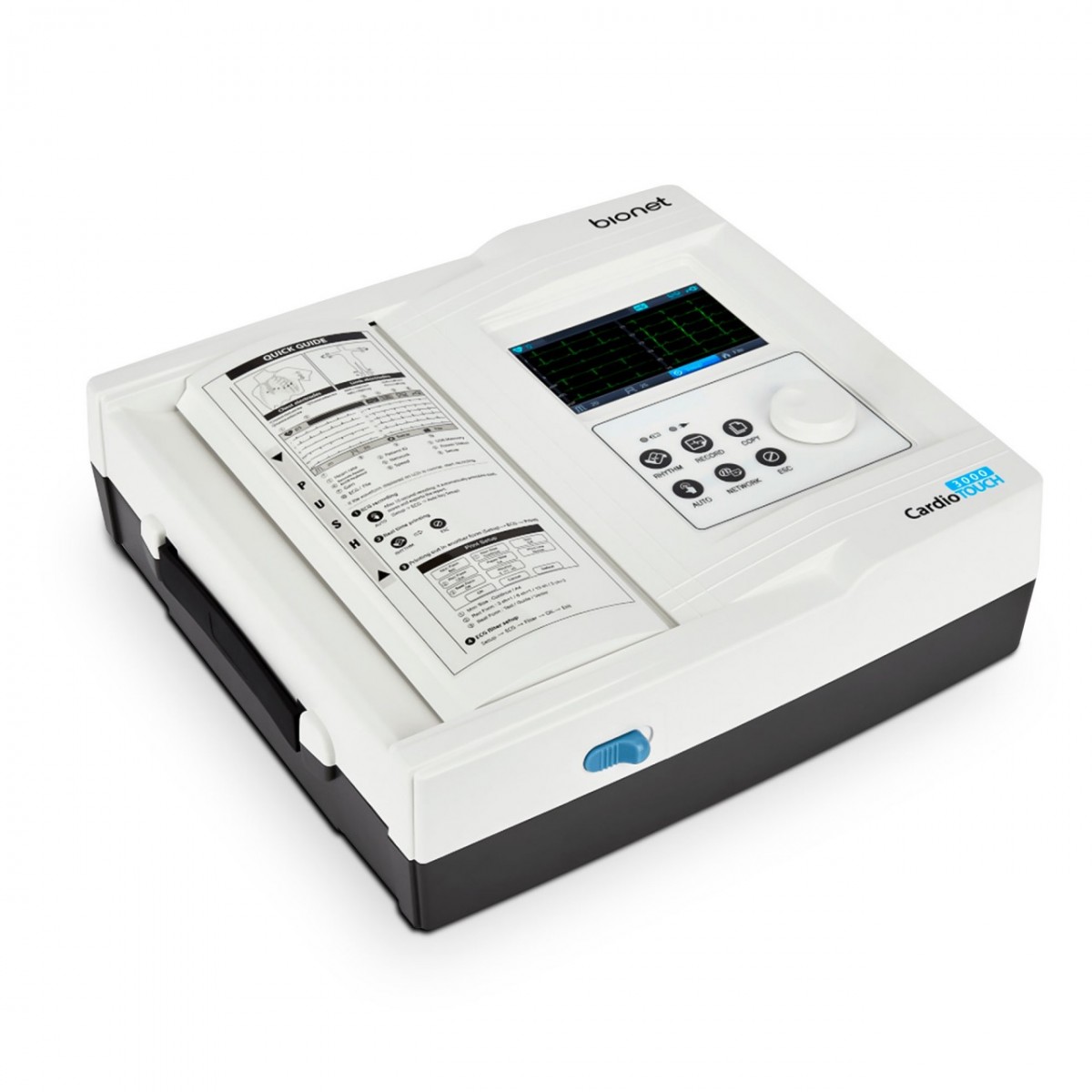

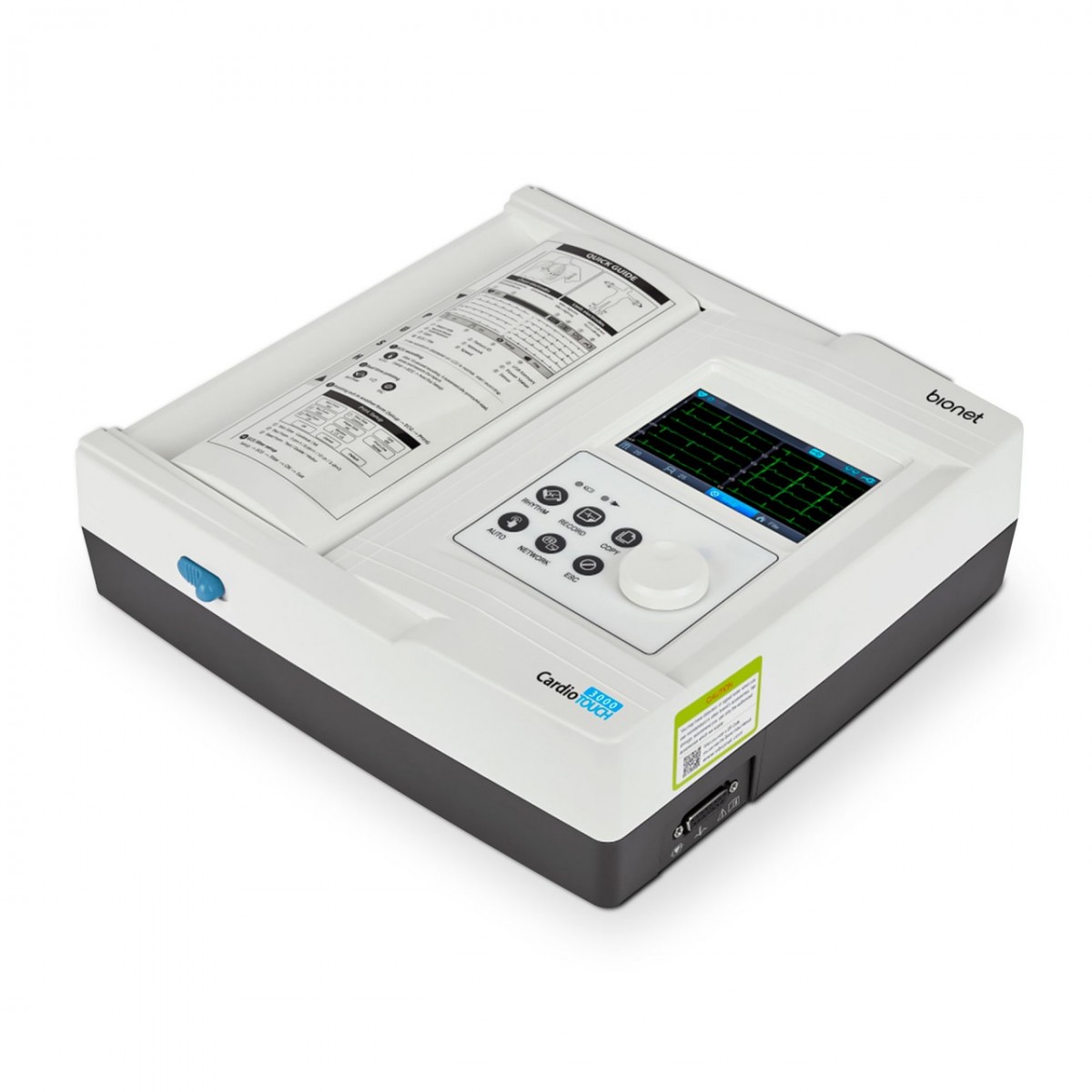

Eletrocardiógrafo Bionet 12 canais CardioTouch 3000

Eletrocardiógrafo Bionet 12 canais CardioTouch 3000

O ECG Interpretativo de 12 Canais é um eletrocardiógrafo digital avançado que oferece uma análise completa e precisa do ritmo cardíaco. Com mais de 130 tipos de resultados de interpretação baseados no Código de Minnesota, esse dispositivo fornece informações valiosas para o diagnóstico e monitoramento de condições cardíacas. Além disso, possui recursos adicionais que garantem praticidade e eficiência no uso.



Características

• ECG interpretativo de 12 canais;
• Mais de 130 tipos de resultados de interpretação baseados no Código de Minnesota;
• Memória para até 120 pacientes;
• Monitor de pré-visualização em tempo real;
• Compatível com PC;
• Disponível em português;
• Detecção de marca-passo.



Especificações Gerais

Alta Tecnologia

• Eletrocardiógrafo digital interpretativo de 12 canais simultâneos;
• Laudo interpretativo em língua portuguesa, baseado no Código avançado Minnesota;
• Tela sensível ao toque;
• Teclado de membrana com teclas de acesso rápido;
• Comunicação com computador via rede LAN ou conversor opcional USB;
• Funcionamento independente de computadores;
• Software para comunicação com computador;
• Permite upgrade do eletrocardiógrafo via porta RS232;
• Integração em ambiente de redes ethernet;
• Integração com o Prontuário Eletrônico;
• Módulo opcional para espirometria.



Mobilidade

• Possui bateria interna recarregável, alça para transporte e impressora térmica incorporada.



Praticidade

• Seleção automática de energia com intervalo de 100 a 240V;
• Relatório do exame em uma única página, no formato A4, com identificação do local de exame, dados do paciente, ECG em 1, 3, 6 ou 12 canais, parâmetros de medidas diversos como FC, PR, QRS, QT/QTc, P-R-T, cálculos automáticos, além do resultado da análise;
• Relatório das medidas complexas de todas as derivações em uma página adicional;
• Memória interna para 120 exames ou melhor;
• Modo automático, com operação em uma tecla;
• Modo manual, com impressão imediata das dozes derivações;
• Alarme e identificação do eletrodo solto;
• Menus de configuração exibidos em Português.



Versatilidade

• Permite uso de papel para fax, com impressão do quadriculado no exame.
• Cópia do exame em diferentes configurações, permitindo alteração do canal de ritmo, filtros, ganho, velocidade, e inclusão ou correção dos dados do paciente, após o exame.



Econômico

• Permite visualização das doze derivações de ECG na tela de LCD colorido, em tempo real, antes de imprimir, economizando papel, sendo possível realizar até 100 exames, com um único rolo de papel termo sensível (por exemplo, papel fax).

Especificações Elétricas

• Conformidade de Segurança Classe 1, Tipo BF, CE, CSA;
• Conforme a Classe I, Tipo-BF;
• Conforme a Classe A de acordo com IEC/EN 60601-1 (Segurança do Equipamento Médico Elétrico);
• Conforme o nível B de acordo com IEC/EN 60601-1-2 (Requisitos de Compatibilidade Eletromagnética);
• Fonte de Alimentação: Energia Elétrica doméstica e/ou Bateria interna recarregável;
• Parte Elétrica Ruído Interno: 20.(p-p)max;
• Intervalo de Tensão: 100V a 240V (50/60Hz) automático;
• Consumo: 1.0 a 0.5A, 60W Max.

Especificações Ambientais

• Temperatura de Operação: 10°C a 40°C;
• Temperatura de Armazenamento: -10°C a 60°C;
• Altitude de Operação: 70 (700) a 106 Kpa (1060mbar);
• Umidade de Operação: 30% a 85%;
• Umidade de Armazenamento: 20% a 95%, sem condensação.

Especificações Diversas

• Peso do equipamento: aprox. 2700g, sem acessórios, aprox. 3,1 kg com bateria padrão;
• Dimensões: 296(L) x 305.5(A) x 92.5(P) mm;



Autonomia:

• Aproximadamente 200 exames completos no formato A4
• Duração da bateria carregada: acima de 3 horas;
• Circuito de Entrada: entrada flutuante, isolado e protegido contra desfibrilação;
• Derivações: cabo 10 vias, 12 derivações padrão, adquiridos de forma simultânea e contínua;
• Seleção de Sensibilidade: automático, 5, 10, 20 mm/mV, ou melhor ±5 %;
• Seleção de Velocidade: 5, 12.5, 25, 50, 100 mm/s, ou melhor ±5 %;



Filtros:

• Rede Elétrica: 50/60 Hz, -20dB, ou melhor
• Muscular: 25~35Hz, -3dB, ou melhor
• Linha de base: drift 0.1Hz, -3dB, ou melhor
• Filtro de baixa passagem: 40Hz, 100Hz, 150Hz ou desligado;
• Calibração da Tensão: 1mV ±2 %;
• Tolerância eletrodo desligado: ±300mV;
• Intervalo de entrada: = ±5mV;
• Resolução: 2μV, 500sps;
• Resposta de Frequência: 0.05 a 150Hz;
• Modo de rejeição Comum: > 100 dB;
• Impedância de entrada: 10MΩ;
• Energia do paciente: < 10μA;
• Controle de Qualidade do Sinal: Identificação do eletrodo solto e detecção de marcapasso;
• Comunicação com computador: RS232, LAN, USB;
• Interface RS232C:
• Protocolo: Assíncrono
• Bits por Segundo: 19200
• Bits de Dados: 8 data bit, 1 stop bit, no parity bit
• Conexão do soquete: DB9 Fêmea, com DTE (Data Termal Equipment)
• Conexão de Pinagem: 3=TXD(out), 2=RXD(in), 6=DSR, 4=DTR, 5=GND;
• Memória: Armazena 120 exames (Memória interna);
• Interface do Usuário:
• Luzes de indicação de energia
• Botão de navegação
• Teclado de membrana com teclas de acesso rápido
• Tela de toque (teclado alfanumérico, com caracteres e símbolos disponíveis)
• Tela de Cristal Líquido Colorido 4,3 polegadas 480x272 gráfico para visualização e monitoração dos 12 canais de ECG, bpm, ID, data, identificação de energia ou carga da bateria, sensibilidade, velocidade, lista de dados salvos, relatório de impressão, canal rítmico, e menus;



Gerenciamento de dados:

• Dados do Paciente: ID, nome, idade, sexo, altura, peso, raça, fumante
• Medidas Básicas: Frequência cardíaca, PR, QRS, QT/QTc, P-R-T axis
• Relatório extra com as medidas complexas em formato tabular para cada derivação
• Nome do médico
• Nome do local do exame;
• Formato do Relatório: A4 ou Carta (Largura 210mm ou 8.5” x Comprimento 297mm ou 11” respectivamente);
• Resolução da impressora: Vertical: 8 pontos/mm; Horizontal: 16 pontos/mm, 25 μm a 25mm/S;
• Tipo de Papel: rolo de papel térmico 216mm x 30m.



O ECG Interpretativo de 12 Canais é um eletrocardiógrafo digital avançado que oferece uma análise completa e precisa do ritmo cardíaco. Com recursos como laudo interpretativo em língua portuguesa, comunicação com computador, detecção de marca-passo e mais de 130 tipos de resultados de interpretação, esse dispositivo é uma ferramenta essencial para profissionais de saúde no diagnóstico e monitoramento de condições cardíacas. Garanta uma análise confiável e eficiente com o ECG Interpretativo de 12 Canais.
